PLANTAS POTABILIZADORAS

(para agua de río o laguna)
Descripción
Por su diseño modular compacto, éstos equipos de nuestra fabricación son de fácil instalación sobre una platea de fundación sobre nivel de piso, o si se requiere que el equipamiento sea transportable sobre un acoplado. Por su manejo sencillo y rápida puesta en marcha, son ideales para cubrir necesidades de agua potable en lugares que son afectados por diferentes fenómenos meteorológicos. El módulo de tratamiento cuenta con todo lo necesario para obtener agua potable de óptima calidad, con solo disponer de corriente eléctrica.
Características del equipamiento
· Bomba centrífuga autocebante con filtro de hoja incorporado para toma de agua a tratar.
· Dosificación de productos químicos, floculantes, alcalinizantes y esterilizantes, por intermedio de bombas dosificadoras electrónicas de caudal variable.
· Módulo de tratamiento construido en chapa de acero SAE 1010/20 y perfilería de acero para refuerzo estructural, todo el conjunto está protegido interiormente y exteriormente con pintura Epoxi.
Compartimientos que componen el módulo
· Floculador: De diseño especial, con sistema de agitación lenta, accionado por motorreductor de marca reconocida y alta prestación de uso. El contacto íntimo del producto floculante con los sólidos en suspensión que contiene el agua a tratar, produce la formación de flocs.
· Sedimentador Clarificador Laminar: Los flocs producidos en el floculador son sedimentados en éste compartimiento, que cuenta con un relleno de placas decantadoras construidas en polietileno Alto Impacto, de gran superficie por unidad de volumen. El líquido ingresa por la parte inferior del relleno, produciéndose la decantación de los barros que precipitan a la parte inferior para luego ser extraídos por la purga de fondo. El agua libre de impurezas fluye por la parte superior al filtro de arena, para pasar luego a un pequeño reservorio de agua tratada incorporado en la parte inferior del filtro.
· Sistema de bombeo: Cuenta con una bomba centrífuga, accionada por un motor eléctrico, esta bomba es utilizada para la limpieza del filtro en contra corriente y para impulsar el agua tratada al tanque de distribución general.
Capacidades
Caudal
m3/H
Alto
mts
Ancho
mts
Largo
mts
Peso Vacia
Kg.
Peso llena
Kg.
1 1,5 0,5 3,5 550 2100
2 2 0,5 3,5 700 3700
3 2 1 3 900 5200
4 2 1 3,5 925 6925
5 2 1,25 3,5 1047 8550
6 2 1,25 3,5 1160 10160
7 2 1,5 4 1250 11750
8 2 1,5 4,5 1350 13350
9 2 1,5 5 1425 14925
10 2 1,5 5,6 1535 16535

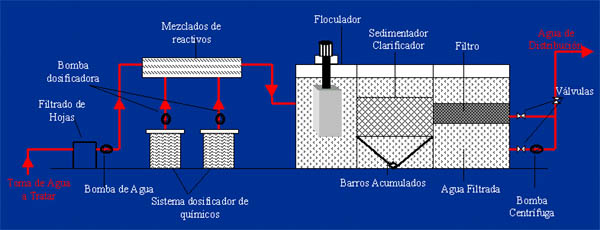

ESQUEMA DE EQUIPAMIENTO
