· Volumen
de efluente por persona/día : 0,2m³ · DBO5 del efluente a tratar 250 mg./lt. · DBO5 del efluente tratado, menor de 50
mg/lt. apto para su volcamiento en cuenca hídrica, pozo
absorbente o campo de infiltración.
Funcionamiento
Los equipos propuestos
son de filtración modular, autoportantes, construidos
íntegramente de PRFV (plástico reforzado con fibra de
vidrio), de fácil instalación. Su funcionamiento es por
el sistema de oxidación total, o aireación extendida con
recirculación de barros biológicos. El espacio ocupado
por estos equipos es menor que en otros tipos de diseño
de plantas de tratamiento, para el mismo volumen de efluente
tratado por día.
Componentes
del modulo de tratamiento
· Reactor
de sedimentación o digestor biológico: es la zona
donde se produce la oxidación biológica de la materia
orgánica, a partir de microorganismos y con aporte de
oxígeno incorporado por intermedio de un equipo aireador
de eje hueco de alta eficiencia. · Sedimentador de barros biológicos: Con
un tiempo de retención adecuado se produce una sedimentación
gravitacional de los barros generados en el reactor de
aireación, parte de estos barros sedimentados son recirculados
por intermedio de una bomba centrífuga cloacal al reactor
de aireación. Los excedentes de barros biológicos del
sedimentador son extraídos y enviados al pozo resumidero
por la misma bomba centrífuga. · Clorador: El líquido clorificado, que
vierte del sedimentador de barros biológicos, es clorado
por intermedio de un sistema de cloración, para ser enviado
a su destino final, pozo absorbente, cuenca hídrica, etc.
Componentes
del Equipamiento
· Reja de
filtración de sólidos: De accionamiento manual, material
planchuela de hierro galvanizada en caliente. · Bombas para líquidos efluentes: Cantidad
dos sumergidas, centrífugas cloacales con pasaje de sólidos
de 30mm, 0,75HP, tensión de trabajo 220 o 380 v. El funcionamiento
es automático por control de nivel Tipo pera o Manual
desde el tablero electrónico.

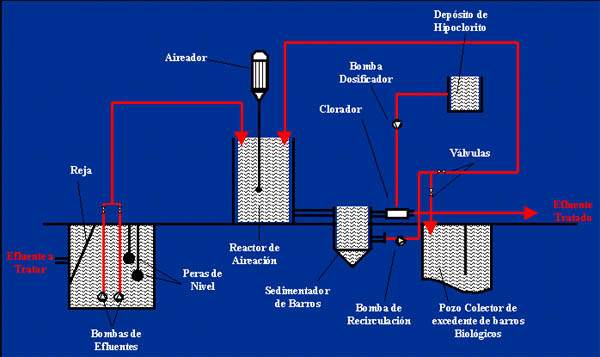

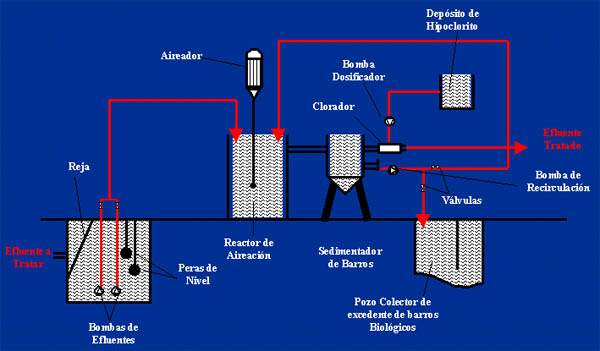

Componentes
de planta de tratamiento
· Reactor
de aireación. · Sedimentador secundario de barros biológicos. · Cámara de cloración. · Material de construcción del conjunto
PRFV, autoportante e inalterable a la corrosión. · El tipo de instalación del módulo puede
ser semienterrado o a nivel de piso, soportado por una
platea de fundición adecuada.
Equipos
complementarios
· Equipo
Aireador de eje hueco de alta eficiencia, motor normalizado,
220 o 380V - 50Hz · Protección IP44 apto interperie. · Bomba centrífuga inatacable, para extracción
y recirculación de barros biológicos. · Bomba dosificadora de hipoclorito de sodio
electrónica. · Tanque depósito de hipoclorito de sodio
de polietileno. · Controles de nivel, para pozo de bombeo
del efluente a tratar. · Tablero eléctrico, apto intemperie para
comando manual o automático del equipamiento. · Posee temporizador para regular el funcionamiento
del equipo aireador y la bomba de recirculación de barros
biológicos. · Interconexionado, en cañerías de polipropileno
extra reforzado. · Válvulas esféricas de PVC de alta prestación
y eficiencia. · Manuales, para la instalación, puesta
en marcha y mantenimiento de la planta de tratamiento.
